| Switch de energia de reserva Atumatico manual
|
DESCRIPCIÓN DEL ARTÍCULO:
Switch de energia de reserva Atumatico manual MARCA: Genérico MODELO: SAM-0101
CARACTERÍSTICAS PRINCIPALES:
Nominal: tensión de 380V 50 / 60Hz
Corriente máxima: 63A.
Conocido: alimentación se interrumpe cuando se cambia.
Tiempo de conmutación <4S
1. Unidad de conmutación automática de doble potencia puede cambiar a la energía normal o energía de reserva automáticamente. Por favor notar que el interruptor no se puede encender o apagar el generador. Este interruptor de alimentación normal en primer lugar. Si la alimentación normal, el interruptor cambiará a la alimentación normal. Si la alimentación normal y la energía de reserva, el interruptor cambiará a reserva de marcha.
2. Presione el botón para automático, el interruptor cambiará a la alimentación normal o energía de reserva automáticamente.
Pulse el botón en Manual, entonces usted tiene que cambiar la dirección manualmente.
1. Aplicación
TOQ3D es el tipo de terminal dispositivo de transferencia automática. Es conveniente para 3 fases 4 hilos (o 1 fase 1) de alambre red de energía dual con AC 50 / 60Hz, 400V tensión nominal / 230V y corriente nominal de hasta 63A. Cuando un poder va mal (sólo probar fase normal Fase de tensión y reserva una tensión, solamente pérdida de tensión de ensayo o fase de pérdida), será automático conectar uno o varios de carga circuitos de una fuerza a la otra potencia de forma automática, para asegurar suministro normal de energía de circuitos de carga.
El dispositivo de conmutación automática se ajusta a IEC60947-6-1 y GB / T14048.11
2.Normal condiciones para el funcionamiento y la instalación:
Condición ambiental Temperatura: -5 ~ + 40 ° C
lugar de instalación no es más de 2000 metros sobre el nivel del mar.
Contaminación Nivel: Grado 3
Categoría de instalación: 3
instalación vertical u horizontal de la instalación
4. Parámetro principal
Corriente nominal Ie A 6,10,16,20,25,32,40 50, 63
Artículos electrodomésticos Clase CB
Categoría de uso AC ~ 33B
Corriente de disparo 5 ~ 10 En (Tipo C), 10 ~ 15 En (tipo D),
tensión nominal Ue 220V (2P), 380V (3P o 4P)
Frecuencia nominal 50 / 60Hz
Nominal de cortocircuito capacidad de conexión ICM (Pico) 9.18KA 6.615KA
Asignada de corta capacidad de interrupción del circuito Icn (valor efectivo) 6KA 4.5KA

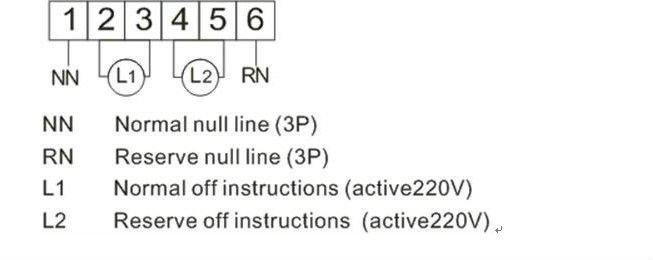

6. diagrama de cableado Terminal
Imagen

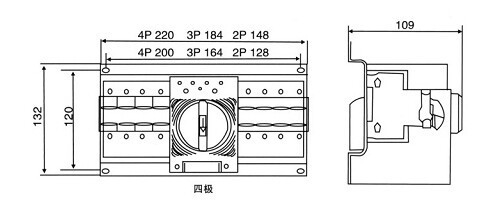

7. Instalación y cableado
4P63A3

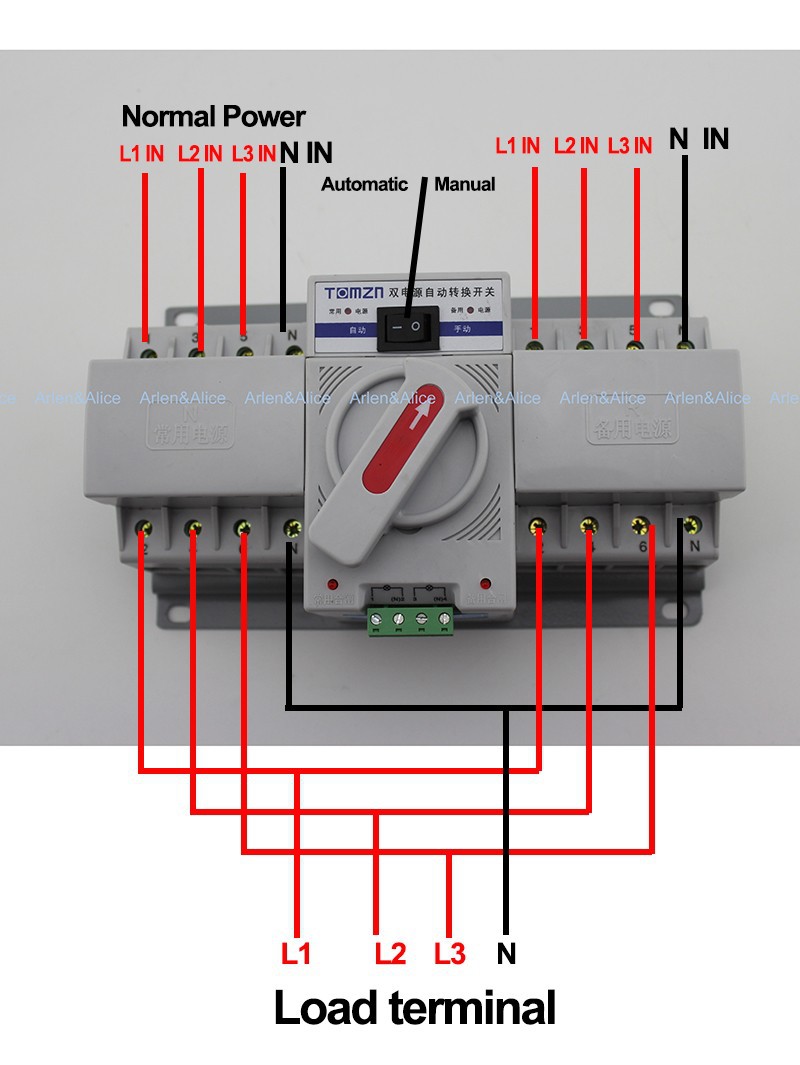

ATSE se puede instalar en el gabinete de control de potencia directa. Los usuarios pueden conectar después de la instalación ATSE (se refiere a diseñar y usar). De acuerdo con el valor actual de usar conductor adecuado para conectar el lado de la red (la parte superior del terminal) y el lado de la carga (terminal inferior) de MCB de la energía eléctrica normal y modo de espera de energía eléctrica. Dentro de la fase de puesta en paralelo al lado de la carga, y velar por la secuencia de fases de la energía eléctrica normal, y energía eléctrica de espera debe ser concordante (alambre según A, la secuencia B, C, N). Durante 3 polos ATSE debe agregar un conductor con una sección no inferior a 0.3mm2 para conectar theneuter línea de fuente de alimentación correctamente, por lo tanto ATSE puede funcionar correctamente. Para 4 polos o 2 polos ATSE, polo N de la normalidad de energía eléctrica y la energía eléctrica de reserva debe estar conectado a polo N del MCB, respectivamente. Además, al instalar ATSE favor molido de forma fiable en la marca de conexión a tierra.
8. uso
1) El uso normal, ajuste el interruptor del controlador en función automática. En virtud de Auto de trabajo del controlador de ATSE controlar la energía eléctrica normal y modo de espera de estado de energía y la pantalla corriendo eléctrica de ATSE. Cuando el corte de energía normal, novoltage, el fracaso, ATSE serán transferidos automáticamente de la carga normal de energía en modo de espera poder. Si la alimentación normal de hacerlo bien, ATSE transferirá la carga automática de energía de reserva de potencia normal. Los diodos luminosos en el panel de interruptores indican apagar situación.
2) Si no se adopta la transferencia automática o necesita otra operación manual configure el controlador en manual. En virtud de la operación manual del controlador de suspensión de trabajo, y la operación manual pueden hacer que el interruptor de apagado, y el interruptor no se transfiere automáticamente.
3) Cuando ATSE es cortocircuito o sobre carga, El MCB de ATSE protegerá de disparo. Si la indicación de energía normalmente el mango del MCB está cambiando sucesivamente. Si el MCB ha protegido a los usuarios de disparo deben establecer en manual y accionar el interruptor de freno de separación de doble mano, y comprobar el motivo del viaje. Después de despejar problemas configure el controlador en el auto nuevo para operar.
4) Cuando la transferencia automática de ATSE a manual, si la alimentación normal y de espera son normales ATSE se conectará antes de potencia normal para cargar (incluso si hace carga conectada de energía de reserva)
9. Asuntos necesitan atención
Cuando la prueba de los usuarios u operar por favor, siga las reglas relativas y prestar atención a los siguientes puntos para asegurar el uso de nuestros ATES correctamente.
1) El conductor neutro N no se puede conectar de manera incorrecta, debe conectarse de forma fiable, de lo contrario ATSE no puede funcionar correctamente, incluso grabar controlador y el motor.
2) La puesta a tierra de protección de ATSE debe conectarse de forma fiable para garantizar la seguridad.
3) Detección de señal de muestreo para la energía de trabajo del controlador y la fuente de alimentación principal está tomada desde el lado de alimentación del circuito principal, y el poder de trabajo de terminal de conexión auxiliar utilizado en el indicador de conexión se toma del circuito principal, por lo que no puede tener prueba de tensión entre los terminales de repuesto (a menos que desmontar los cables secundarios). Puede tener prueba de tensión a frecuencia industrial entre el circuito principal y la cáscara o entre terminales auxiliares secundarias y concha.
10. Solución de problemas simple
Cuando los usuarios encuentran fallo puede solicitar profesional para probar y tratar. Mantener lejos para la seguridad cuando opere. O en contacto con nuestro Departamento de servicios especializados.
1) la energía del doble son a la vez encendido, pero ATSE no puede transferir de forma automática
1 Compruebe automático / manual debe estar en la posición automática.
2 Compruebe que la línea de entrada es correcto o no, si la secuencia de fases es conforme o no, y el cableado es sólido y fiable o no.
3 Compruebe si el fusible se quema el no.
2) Doble potencia son a la vez encendido, la energía de reserva ATSE está cambiando sucesivamente.
4 Compruebe si la alimentación normal de la línea de entrada tiene tensión o no.
5 Compruebe utiliza comúnmente seguros
6 Compruebe si la luz externa está conectada de manera incorrecta o no
INCLUYE:
• Unidad Principal
CONDICIONES: Equipo nuevo
