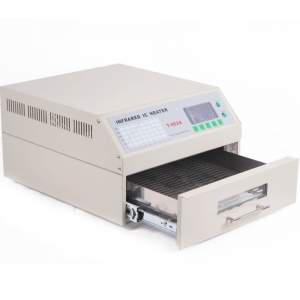

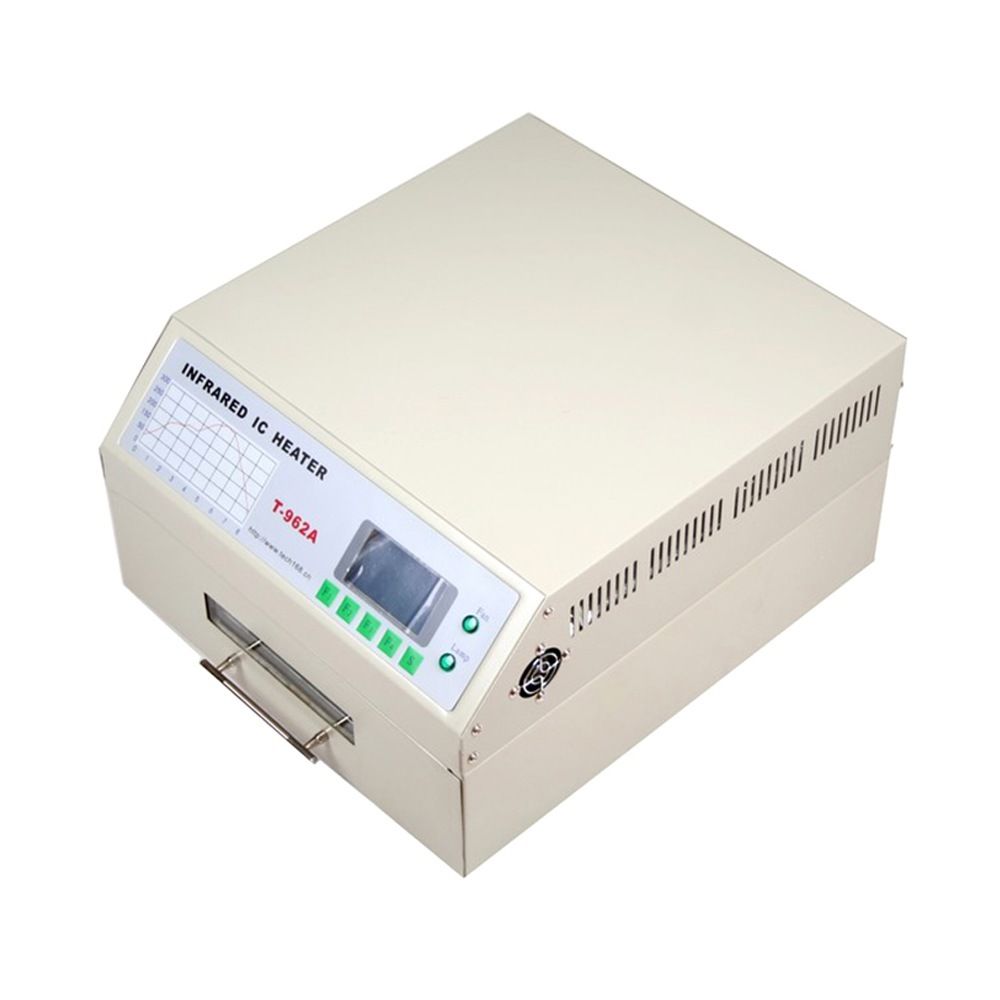

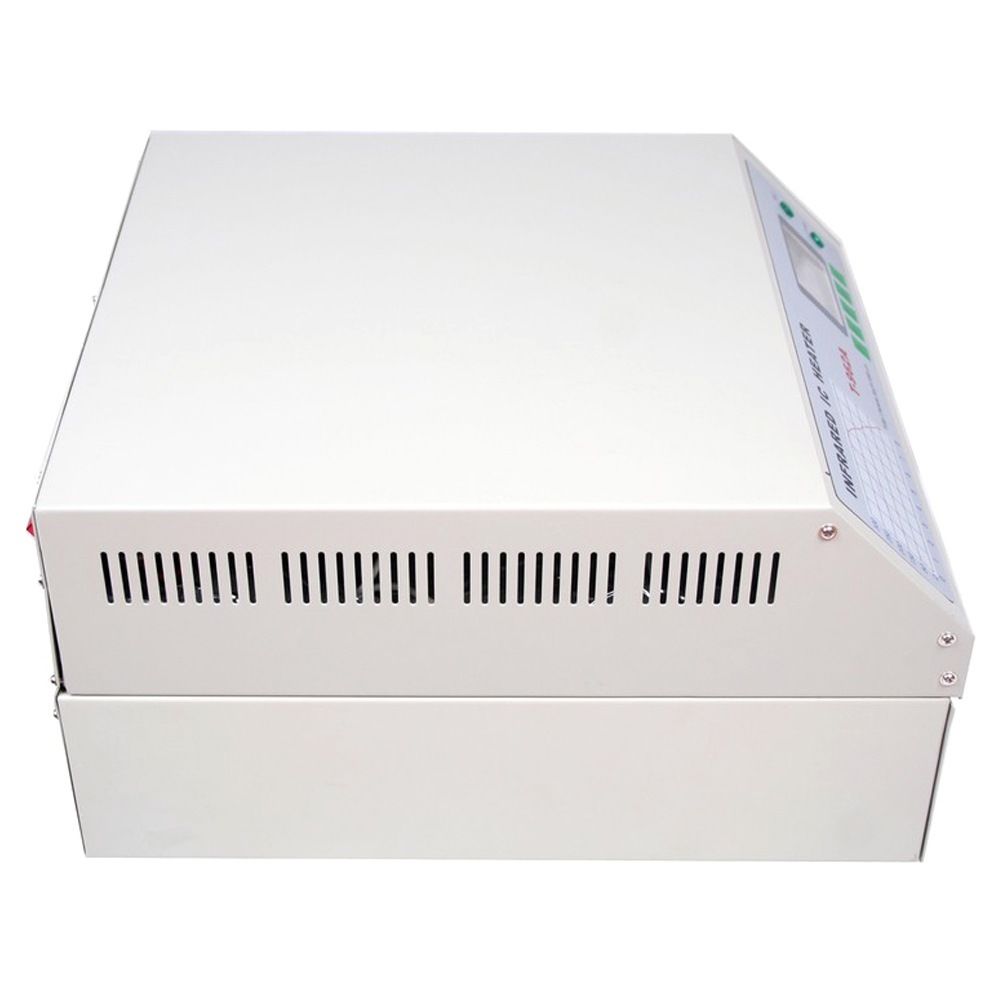

| CALEFACTOR INFRARROJO PARA SOLDAR T-962A
|
DESCRIPCIÓN DEL ARTÍCULO:
CALEFACTOR INFRARROJO PARA SOLDAR MARCA: GENERICO MODELO: T-962A
CARACTERÍSTICAS PRINCIPALES:
Adoptamos la radiación infrarroja rápida para la calefacción y el viento circular para hacer la igualación de la temperatura, así que la temperatura en el cajón es muy exactamente y equilibrio. Es fácil de usar y todo el proceso de soldadura se hará automáticamente. Puede satisfacer la disimilitud de soldadura-solicitud de SMD, BGA y puede soldar la parte más inteligente pequeña. También puede hacer soldadura de dos lados para el tablero del PWB. La técnica de control de desmayo y el banco de trabajo de cajón de visualización, completan todo el proceso de soldadura en su observación. El diseño altamente confiable, le hacen satisfecho y reaseguro al usarlo. El dispositivo es accionado por el estándar 110VAC 50 / 60HZ (el modelo 220VAC está disponible).
La interfaz de usuario se implementa mediante teclas de entrada T962A y una pantalla LCD. Los modos de calentamiento predefinidos se seleccionan mediante la interacción del usuario con el progreso del ciclo térmico observado en la pantalla LCD. El T962A puede utilizarse para "re-flow" automáticamente la soldadura para corregir juntas mal soldadas, remover / reemplazar componentes defectuosos y completar pequeños modelos de ingeniería o prototipos. Un cajón con ventanas está diseñado para sujetar la pieza de trabajo. La precisión del ciclo térmico se mantiene mediante un control de microordenador de circuito cerrado con calentadores de infrarrojos, termopar y aire circulante.
(1) Zona de soldadura de cubo grande
El área máxima de soldadura de T-962A es 300 × 320mm.
(2) Muchas opciones de onda de temperatura
Hay ocho clases de ondas del parámetro de la temperatura proporcionadas para que usted elija, usted puede también funcionar la máquina con HM-Heating. Y hay ventilador de enfriamiento con la máquina. Todo el proceso de soldadura se completará automáticamente. Es muy fácil de operar
(3) Calentamiento especial y ecualización de la temperatura con todo el diseño
La salida la energía alcanza a 1500W (T-962A), la radiación infrarroja rápida combinada con la circulación del viento hace la temperatura en el cajón más exacta y la igualdad. Proceso de soldadura entera que se completará automáticamente de acuerdo con las ondas de parámetros de temperatura que elija.
(4) Humanizado ciencia y tecnología artículo exquisito
Firma de la apariencia externa, la operación con la visualización, granizo-compañero interfaz de operación, el proyecto de ola de temperatura perfecta, desde el principio para finalmente mostrar que la ciencia y la tecnología es la raíz.
El cubo ligero y pequeño ahorrará más dinero para usted, el escritorio-top puesto, también puede ahorrar más espacio para usted. Las instrucciones de funcionamiento simples hacen que usted utiliza la máquina fácilmente.
(5) Selección perfecta de la función
Con la función "vuelta que suelda, secando, preservación del calor, enfriando rápidamente" en la máquina. Puede soldar la pequeña parte más elegante, como CHIP, SOP, PLCC, QFP, BGA etc; Se puede utilizar para dar vuelta al producto goma-sólido, la tarjeta de circuitos es envejecimiento caliente, el tablón del PWB mantiene y varios trabajos. Se satisfará a cada clase de empresa de negocio, compañía extensamente desarrolla y la demanda de la pequeña cantidad de la producción.
ESPECIFICACIONES:
Utiliza hasta 1500 vatios de energía
Parámetros de ocho ciclos de soldadura son predefinidos.
Los ciclos de soldadura son seleccionados por teclado y el progreso se muestra en el LCD T962A.

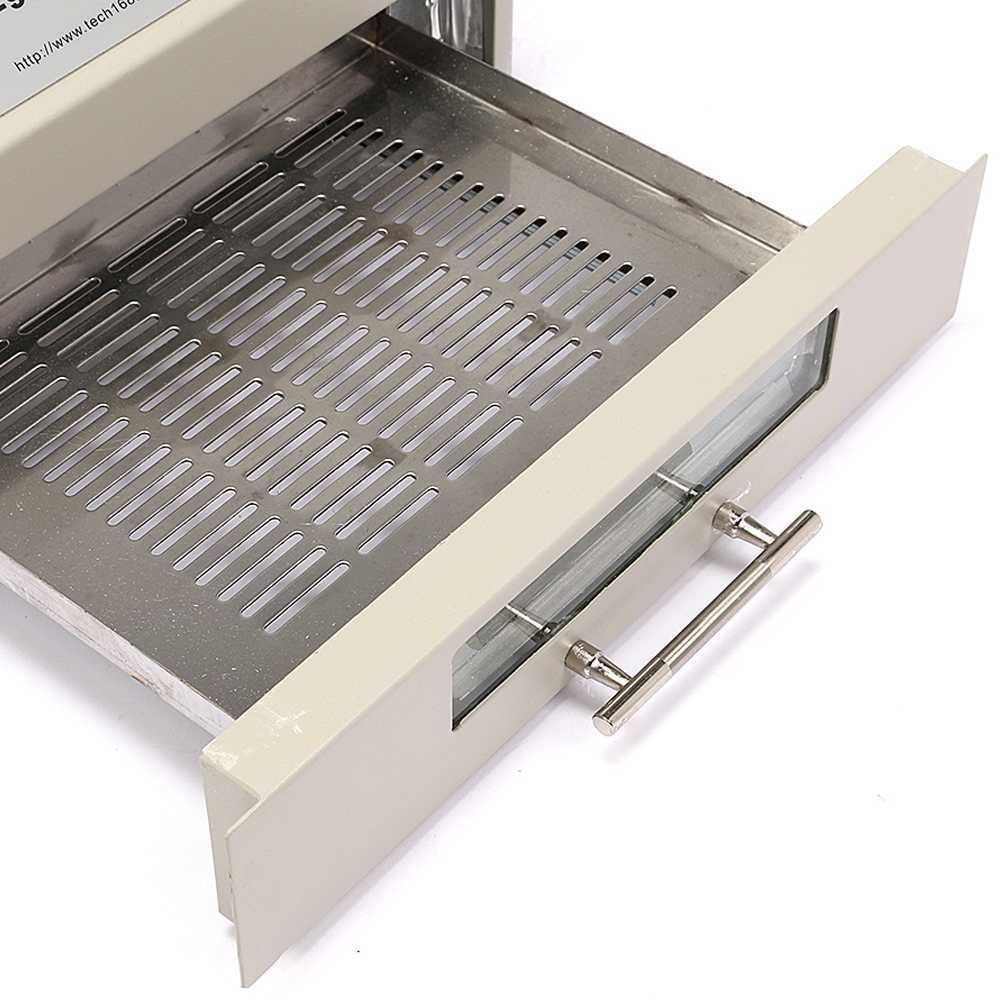

Un cajón con ventanas individuales sostiene los conjuntos dentro de la cámara de calefacción
El diseño T962A es ergonómico, práctico y de fácil manejo.
Todo el proceso de soldadura se completa automáticamente desde el precalentamiento, remojo y reflujo hasta el enfriamiento.
El T962A es una solución económica de reelaboración de series individuales a la producción de lotes pequeños bajo demanda.
Su peso ligero y su pequeño tamaño permiten que el T962A sea fácilmente colocado en un banco transportado o almacenado.
El T962A puede soldar la mayoría de las piezas bosseyed o de las PCB de las PCB de la doble-cara, es decir .: CHIP, SOP, PLCC, QFP, BGA etc;
Modelo: T-962ª
Área de soldadura máxima: 11.8 in × 12.6 in
Potencia nominal: 1500W
Período del proceso: 1 ~ 8min
Rango de temperatura: 212 ℉ -662 ℉ / 100 ℃ -350 ℃
Voltaje de fuente: AC110V / 50 ~ 60Hz o 220V / 50 ~ 60Hz
Tamaño: 17 pulgadas × 14,6 pulgadas × 10,2 pulgadas
Tamaño de la cosecha: 19.7 in × 17 in × 13 in
Peso neto: 30 libras
Peso bruto: 34 libras
NOTA:
1. Coloque el T962A en un nivel adecuado, área de trabajo aislada.
2. Asegúrese de que el espacio de trabajo esté bien ventilado (pueden ser necesarios ventiladores de escape),
3. Deje al menos 20 mm entre el T962A y su entorno para protegerlo del calor.
4. Confirme que el cajón de trabajo se abre y se cierra bien y sin obstrucciones.

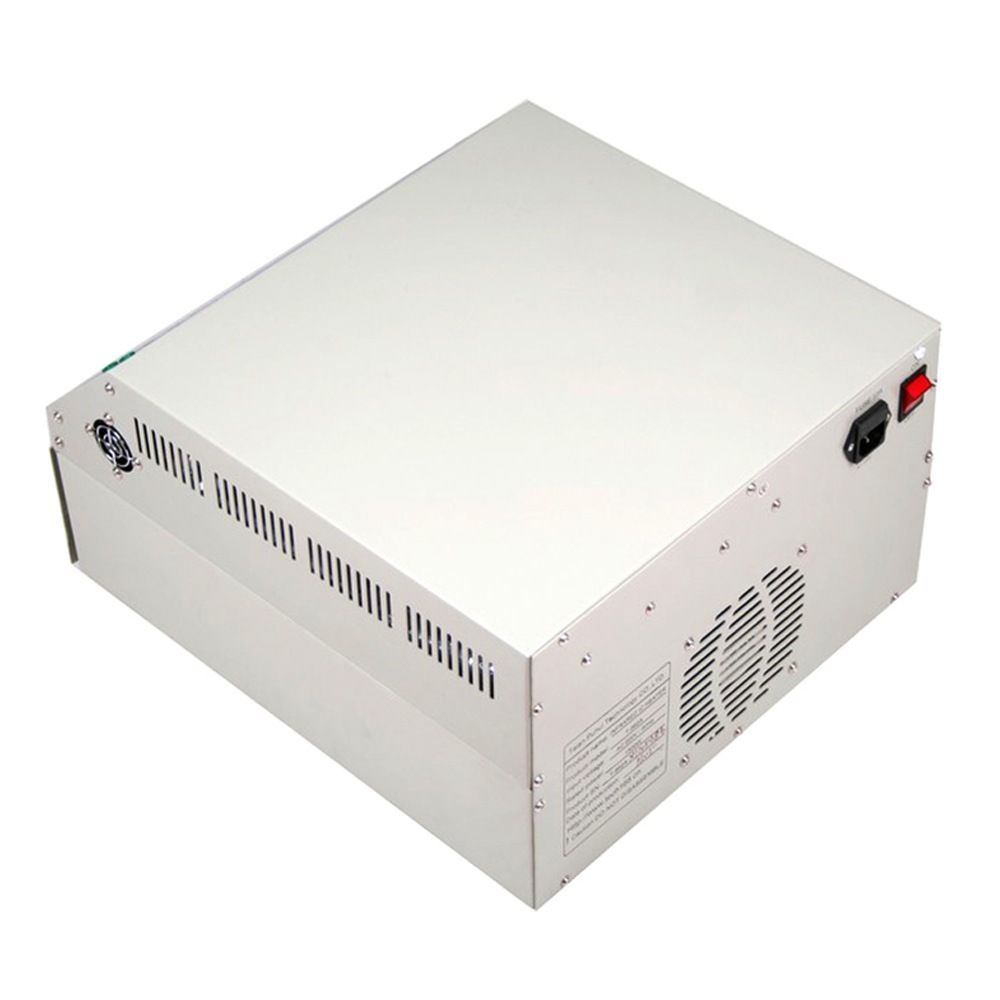

5. Localice el cable de alimentación universal suministrado y conéctelo de la plataforma trasera a la alimentación de CA.
6. Localice y presione el botón de encendido, la pantalla LCD se encenderá, el T962A se conectará.
Selección de ciclo de onda:

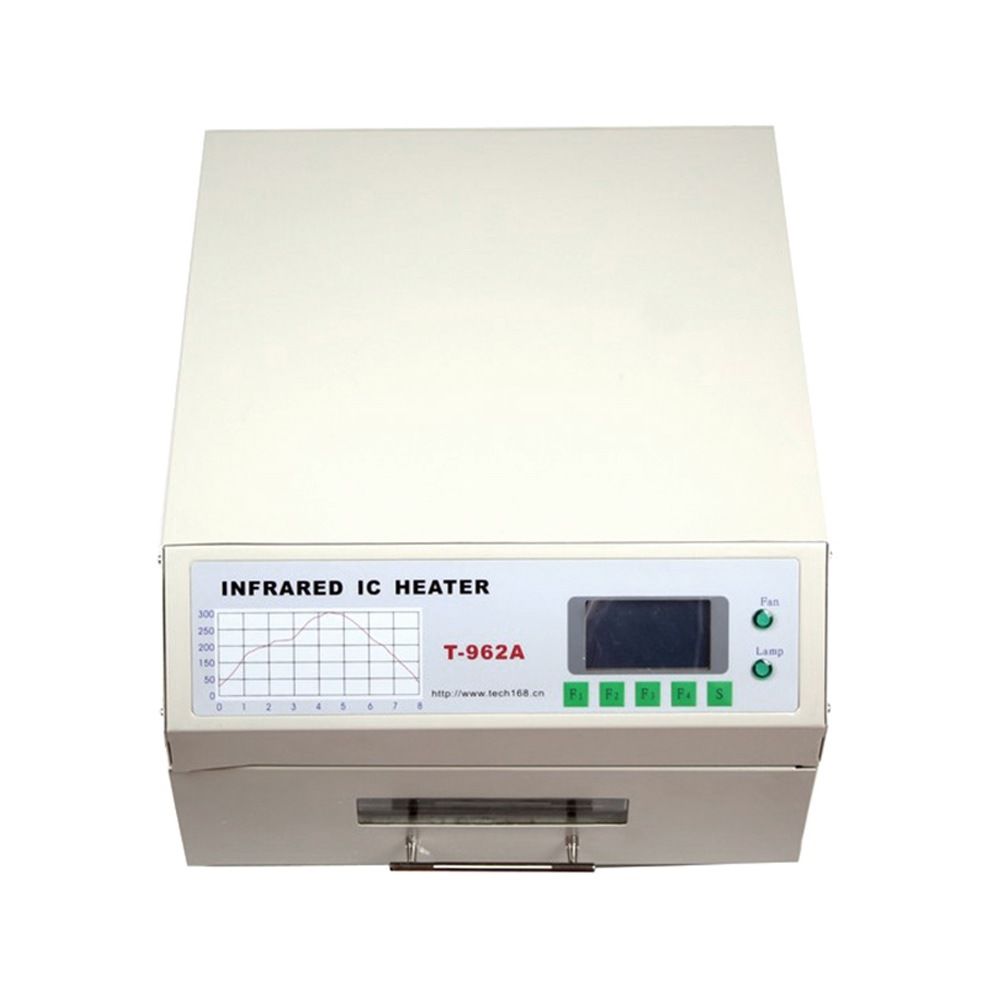

①Pulse el botón "S" para seleccionar la interfaz de operación después de encenderlo, presione el botón "F4" para seleccionar una categoría de idioma diferente.
② Después proporcionamos ocho diversas ondas, elija por favor uno según su petición. Presione la F1 / F2 para elegir la onda diferente, presione F3 para mirar en el parámetro de onda diferente, presione 4 para confirmar la onda que eligió:
Ola una, use lo mismo con 85Sn / 15Pb 70 Sn / 30Pb
Ola dos, use lo mismo con 63Sn / 37Pb 60 Sn / 40Pb
Ola tres, use lo mismo con Sn / Ag3.5; Sn / Cu 75 Sn / Ag4.0 / Cu.5
La onda cuatro, usa lo mismo con Sn / Ag2.5 / Cu.8 / Sb.5; Sn / Bi3.0 / Ag3.0
La onda cinco, utiliza el mismo con El estándar rojo de la goma es sólido para dar vuelta a la onda de la temperatura, Heraeus PD955M.
Ola seis y siete y ocho, el uso de la misma con la placa de circuito impreso PCB vuelve a fijar, etc
Ola siete y ocho, utilice lo mismo con el ciclo de onda establecido por usted mismo.
Presione el botón "s" a la página de temperatura,
Presione el botón F1 / F2, adelante / atrás para seleccionar tiempo diferente. Presione el botón F3 / F4, arriba / abajo para seleccionar la temperatura diferente, presione el botón "s" para guardar.
Cuando termine de guardar, pulse el botón "F4" para seleccionar la onda de temperatura. Presione el botón "S" para repetir.
Instrucciones de operación:
(1) Coloca ligeramente el producto que será procesado en el cajón del horno en el escenario, Cierre el cajón, Presione F1 para encender, El rendimiento automático hacer la selección de la ola de calor, Mostrar el tiempo de rendimiento actual, la temperatura de enactment y la temperatura en La pantalla del LCD, y observa automáticamente la onda formada de la temperatura.
(2) Todo el proceso está bajo su supervisión, usted puede verlo por la ventana del cajón, y usted puede ver los datos de la pantalla LCD. Si la ola no logra su petición, modifique los datos usted mismo.
(3) El ciclo de onda pre-configurado está de acuerdo con la temperatura que necesita la pasta de soldadura diferente. Puede preestablecer otro ciclo de onda según sus necesidades.

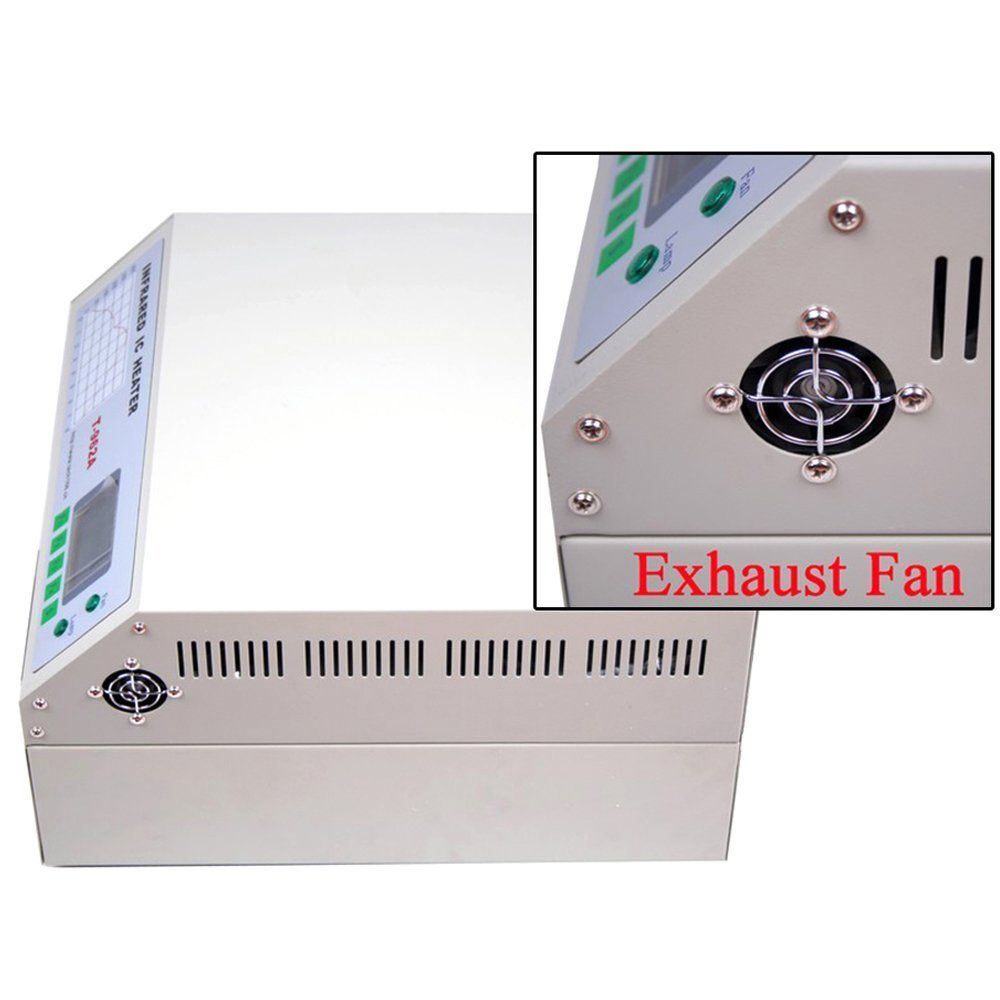

(4) En el proceso, puede presionar "S" para forzar a parar; Cuando haya terminado, el extractor funcionará automáticamente para enfriar, también puede forzar a encender el extractor.
Sugerencias de Operaciones:
(1) Cuando utilice la máquina, precalifique por favor si el ambiente es de la temperatura baja, demasiado humedad. El método: después de elegir el ciclo de onda, ejecute la máquina sin nada en el cajón en la primera vez.
(2) Atención: La máquina no se puede utilizar para soldar las virutas (las virutas que con la encapsulación del metal son de resplandor fuerte), y el "enchufe plástico en tablero" que no puede poder llevar la temperatura de 250 grados centígrado.
Mantenimiento:
1. Mantenga el interior de la máquina libre. Haga lo siguiente:
Cuando se utiliza la máquina varias veces, por favor, encienda el "calentamiento" y el "ventilador de extracción" dos o tres minutos a mano, para que el flujo permaneció en la volatilización de la máquina. Se mantendrá el interior de la limpieza de la máquina, y hacer que la función de la estabilización de la máquina.
2. Limpie el cristal de observación del cajón según sea necesario.
Advertencia:
(1) Asegúrese de que la fuente de alimentación esté conectada a tierra.
(2) No apague el interruptor inmediatamente después de usarlo, asegúrese de que la máquina esté enfriando, luego apague el interruptor y corte la fuente de alimentación.
(3) No hay ninguna manera de hacer evacuación de humo, por favor, poner la máquina en un estado ventilado para evitar el envenenamiento.
(4) Los aislantes en la máquina habían sido tratados estrictamente. No desmonte la máquina hasta que no haya ninguna protección segura.
INCLUYE:
• Unidad principal
CONDICIONES: Equipo nuevo
