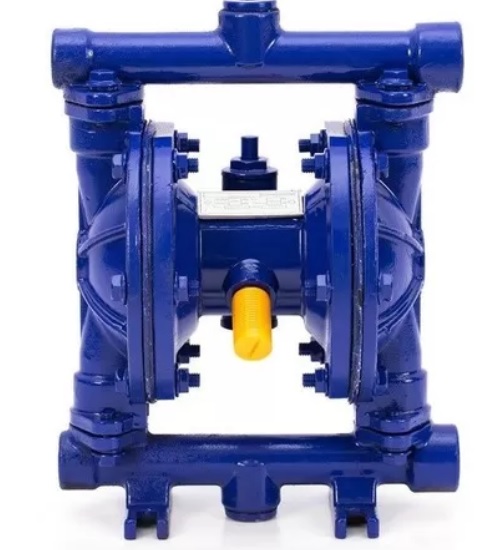

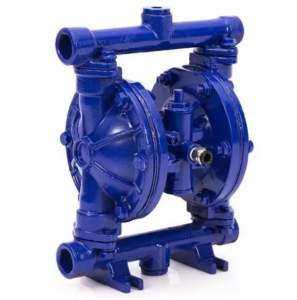

Bomba Doble Diafragma 1/2

Bomba de diafragma doble operada por aire 12GPM 1/2 pulgada de entrada y salida. La bomba de diafragma presenta un sistema de distribución de aire con servicio externo y una construcción totalmente atornillada, con un funcionamiento conveniente, se usa ampliamente en diversas industrias, como el petróleo, la metalurgia, la minería, el material de recubrimiento, la impresión, la fabricación de papel, el tratamiento de agua, la automoción, etc.

Una bomba de diafragma (también conocida como bomba de membrana) es una bomba de desplazamiento positivo que utiliza una combinación de la acción alternativa de un diafragma de caucho, termoplástico o teflón y válvulas adecuadas a cada lado del diafragma (válvula de retención, válvulas de mariposa, válvulas de aleta, o cualquier otra forma de válvulas de cierre) para bombear un fluido.

Perfecto para usar con agua. Ideal para usar con fluidos de petróleo de baja viscosidad, incluyendo diesel, queroseno, aceite de motor y algunos aceites usados. ¡Esta potente y eficiente bomba de diafragma neumática es perfecta para todas sus necesidades en todas las industrias!

Principio de funcionamiento:

En la bomba, dos cámaras de trabajo simétricas, cada una equipada con un diafragma, el enlace central se integrará en una. El aire comprimido desde la entrada de la bomba hacia la válvula, a través del cuerpo de la válvula, introduce aire comprimido en una de las cámaras para promover el movimiento de la cámara del diafragma, mientras que la otra cámara emite gases. Una vez que se alcanza el final de la carrera, el mecanismo de distribución de gas introduce automáticamente aire comprimido en la otra cámara de trabajo para empujar el diafragma en la dirección opuesta para que los dos diafragmas se muevan de un lado a otro.

FICHA TECNICA

Bomba neumática de doble diafragma

Con entrada y salida de 1/2 pulgada

1/4 de pulgada de entrada de aire

Con boquilla de gas de 0.32 pulgadas

Buena resistencia a la abrasión y al calor.

Facilidad de servicio y ambientalmente racional

Perfecto para usar con agua

Ideal para usar con fluidos de petróleo de baja viscosidad

Ampliamente utilizado en diversas industrias.

Construcción sólida

Color azul

Producto: bomba de diafragma

Tipo: doble diafragma

Tipo de Operación: Operado por aire

Modelo: QBK-15Z

Material del cuerpo: hierro fundido

Puerto de entrada: 1/2 pulgada (12.7 mm)

Puerto de salida: 1/2 pulgada (12.7 mm)

Tamaño de entrada de aire: 1/4 de pulgada (6,35 mm)

Boquilla de gas: 0,32 pulgadas (8 mm)

Caudal máximo: 2 m3 / h (12 GPM)

Succión: 0-5 m (0-16.4 pies)

Altura máxima: 69 m (226.4 pies)

PSI máx .: 115 psi

Tamaño del paquete: 31 x 27 x 19 cm (12.2 x 10.63x 7.48 pulgadas)

Peso bruto: 6.4 kg (14.11 lbs)
